熱流道技術詳解

熱流道的組成

熱流道系統由熱流道板、熱嘴、高精度溫度控制器等組成，同一模具可裝單嘴或多嘴，其中最為關鍵的是熱流道板也即分流板這一部分。我們先來重點介紹一下分流板。

分流板
作用：連接注塑機噴嘴與熱咀，將塑膠保持恒溫的從注塑機送到各個熱咀。

特點: 使模具的型腔均勻填充，塑膠平衡流動，系統熱量平衡。

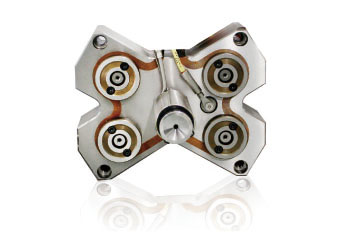

分類：按外形分為I型，H型，X字型等，按加熱方式分為發熱管式和發熱棒式

分流板平衡設計

對於規則排位的多腔產品設計上一定要採用平衡設計(包括流道完全平衡和加熱完全平衡)。

分流板流道內壁光滑無死角，可快速換色

1.信舟熱流道的分流板流道內壁採用流體拋光機拋光，保證內壁光滑無死角；

2.流道接角處堵頭採用圓滑過渡，特殊位置採用鑲嵌結構，保證接角圓滑；

分流板經特殊處理，可換色、更耐用

分流板的加工決定了系統是否容易換色及使用壽命。採用以下方式可以保證壽命：

1.採用專用的深孔鑽加工流道孔，針對不同的材料和要求採用以下兩種轉角加工方式。
堵頭式(a)方式：結構簡單，最常用的方式；
鑲件式(b)方式：結構複雜，換色及透明材料專用，不會出現藏膠導致發黃等問題

2.流道採用專業的流道拋光機拋光(高壓金鋼石流體)。可以很好的保證流道大小一致性，內壁光潔度可以達到0.8以下，能很好的保證熱流道的整個平衡。

3.對於成型高腐蝕(PVC)和加高纖的材料(+50GF)的分流板，分流板採用熱處理以提高耐磨性，內孔可以採用鍍特殊塗層，壽命是普通的3倍以上。

熱咀的簡介

作用：將從分流板進入的塑膠再送進各個模腔，充分。

特點：減小壓力損失，塑膠流動平衡，澆口美觀，無水口痕。

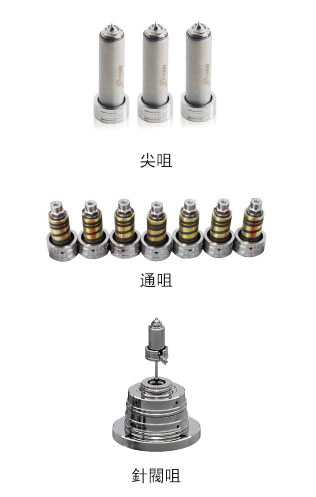

分類：從結構上分為尖咀、通咀和針閥咀。
溫控器簡介
作用：溫控器就是對熱流道系統的各個位置進行溫度控制的儀器。

特點：信號準確、精度高，模式有J、K等多種模式，控溫精度可達正負0.5℃.
類型：有錶芯式，表卡式和微電腦智能溫控器等。

案例

產品名稱：奶瓶       材料：PPSU
重    量：50G         穴數：1X12

此類透明產品，易出現碳化銀紋、氣泡、泛白、黑點。我司針對此類產品研發出平衡的流道設計，選用Hotset加熱器及針閥方面特殊參數及標準。大量應用於包裝、生活用品行業。
