/ep_edm/tw/contect_1367.html 信易電熱機械股份有限公司

特別報導

第39期 2020年 第1季

PET應用與加工

Share to:

PET是聚對苯二甲酸乙二醇酯的縮寫。其密度為1.4kg/L,熔點Tm為245℃,熔體溫度為290~315℃。當PET為顆粒狀時,其密度為0.8-0.85kg/L;呈片狀時,其密度為0.35-0.4kg/L,並因用於服裝纖維、液體瓶、熱成型製造而聞名。

在開始加工PET原料前,需要對原料特點進行介紹。


晶體狀:

大多數原料來自供應商的PET新料都應該處於結晶狀態,為不透明的白色原料。在結晶狀態下,原料需在150~180℃的溫度下乾燥4~6小時,露點為-35℃以下的除濕熱風。



非晶體:

非結晶PET原料可以通過其透明的顏色辨別出來。在許多情況下,再生PET原料處於非結晶狀態,例如汽水瓶的PET片材。非晶態PET應在玻璃化溫度(Tg)80℃以上加熱結晶,在高溫度下乾燥PET 之前對原料進行攪拌。

否則,PET會形成結塊,並且在最壞的情況下會粘在燥斗壁上,導致乾燥斗發生變化。非晶體PET從加熱到結晶可能需要1小時。



吸濕性:

所有已知PET原料都為吸濕性原料。在潮濕的環境中,尤其是在熱帶地區,將存放乾燥PET原料的儲存袋打開並暴露在潮濕環境中,原料會吸收空氣中的水分,改變產品的物理性質。建議僅在熔融處理前乾燥PET原料,將含水量降至0.005%(50ppm)或以下。


PET回收

PET回收通常處於非晶形狀態。建議在循環使用PET之前將原料結晶。在工業生產中,建議不要混入超過25%PET回收料,以免影響原料的粘度特性。然而,在生產過程中可將不多於15%的非晶體PET混入晶體原料,並在不攪拌原料的情況下對原料進行乾燥。

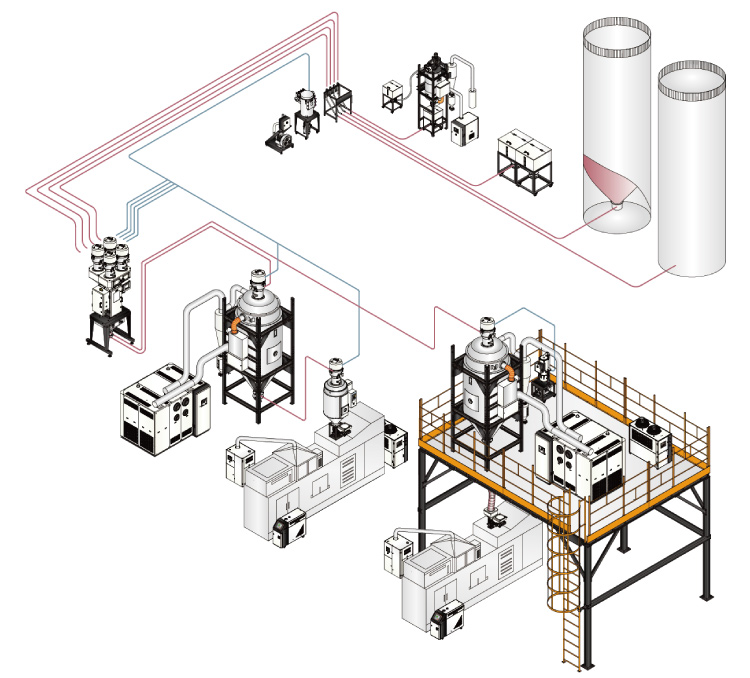

為了保證高效乾燥的PET結晶,氣流應精確控制在2.0~2.5Nm3/hr.kg。乾燥風量必須小於0.4m/s,乾燥料斗中原料品質流良好。在加工非回收PET新料的過程中會產生灰塵, 因此考慮該過程中的粉塵過濾特別重要的。
